FR-Examen Pratique Licence 6.1

1. Convertissez 3,543 m en pieds-pouces.

2. Vous désirez centrer une porte de 760 x 2032 dans un mur de 4,962 m. Ensuite, vous devez installer une fenêtre de 914 x 914 à 1,1 m du côté droit de ce mur.

Quelle distance reste-t-il entre le cadre de la porte et de la fenêtre?

3. Quelle sera la déflexion permise d’une poutrelle en pouce si elle doit avoir une flèche admissible de 1/360 et qu’elle a une portée de 14’-5’’ ?

4. Vous avez une toiture à chevrons longs pan à fabriquer sur un garage de 20’ x 30’. La toiture doit avoir une pente de 9/12 à deux versants avec le pignon sur la largeur de 20’.

Le plan indique un débord de toit de 1’-4’’ sur les quatre côtés du garage.

Quelle longueur auront vos chevrons?

5. Quelle est la norme de clouage des poteaux d’huisseries aux montants pour la fabrication de murs extérieurs d’après le CNB?

6. En lecture de plans, on utilise les bulles de détails pour attirer notre attention sur une information importante qui sera illustrée dans un autre dessin à plus grande échelle.

L’image plus bas illustre un exemple de bulle de détail divisée en trois parties. Le chiffre en bas à gauche dans la bulle illustre le nom du détail.

Vrai ou faux?

7. Lorsque l’on parle de charge ponctuelle ou vive, on parle d’une charge qui représente les matériaux qui seront appliqués de façon définitive.

Vrai ou faux?

8. Pour pallier les forces qui exerceront des charges latérales sur un bâtiment, à quels endroits devrez-vous porter le plus d’attention lors de la construction de ce dernier ?

9. Les forces exercées sur un bâtiment par les charges latérales causées par le vent et les séismes peuvent se traduisent par :

11. Selon le CNB 2010, quelle sera la portée maximale d’une solive de toit en Douglas Fir no1 de 38 x 235 espacée aux 400 mm avec une charge spécifiée due à la neige de 2,5 kPa ?

12. Pour une protection contre la pourriture et les termites, quel espacement est recommandé par le CNB entre le sol fini et les éléments d’ossature de bois directement au-dessus?

13. Pour construire une ossature de bois de qualité, quel taux d’humidité est limite pour le bois d’œuvre?

14. De quelle information aurez-vous besoin pour situer la sole par rapport à vos murs de fondations?

15. Quel doit être l’épaisseur minimale du revêtement de sol en panneaux de particules qui aura des espacements de 600 mm entre ses appuis?

16. À partir de quelle longueur devrez-vous doubler les solives d’enchevêtrures dans une cage d’escalier?

17. Les solives composant un porte-à-faux qui doivent supporter un étage et un toit doivent être plus grandes à l’intérieur de combien de fois?

18. Selon le Code national du bâtiment du Canada 2010, quelle doit être la longueur totale d’une solive en porte-à-faux qui compose un balcon si ce balcon mesure 5 pieds de long?

19. Selon le CNB, à partir de quelle longueur de portée doit-on doubler les poteaux d’huisseries dans le cas d’un linteau entièrement supporté par les murs?

21. Dans le cas d’une ferme de toit, d’après le CNB, quelles sont les tolérances pour les trous et entailles que l’on peut pratiquer sur ces pièces de bois?

22. Quelle dimension de solive en SPF no1 aurez-vous besoin d’utiliser pour un plancher d’un étage avec des espacements de 400 mm, lattes continues, entretoises et une portée de 3,8 m?

23. Lors de la fabrication d’une poutre composée, à quelle distance du quart de la portée les joints peuvent-ils se trouver aux extrémités de cette dernière?

24. Quelle doit être la mesure minimale des appuis bruts d’une solive?

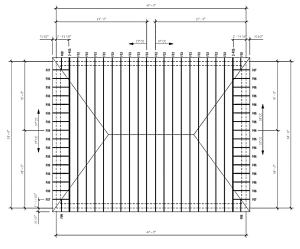

25. D’après le plan d’atelier ci-dessous, quel sera l’espacement des fermes F-06 et combien en avez-vous besoin pour compléter cette toiture (voir page 68 pour image agrandie)?

26. Dans quel sens doivent être posés les panneaux de contreplaqué qui formeront le revêtement intermédiaire de la toiture et quel sera le jeu d’espace à conserver entre les panneaux, si un espace est nécessaire?

27. Quelle est la norme de clouage pour les panneaux de contreplaqué pour un plancher ou pour une toiture?

28. Quelle sera la portée maximale d’une poutre composée de 4 38×235 en SPF no2 qui doit supporter des solives de 5,5 m de long?

29. Combien aurez besoin de poutrelles de 11 ¼’’ pour compléter un plancher de 15’-3 ½’’ si elles doivent être espacées aux 400 mm?

30. Combien de pied linéaire de lisse, sablière et sablière double aurez-vous besoin pour un bâtiment d’un étage de 28’ x34’ ?
